超广角视网膜映像设备

基于尼康独家技术,实现了高效视网膜成像摄影,减少了患者的负担

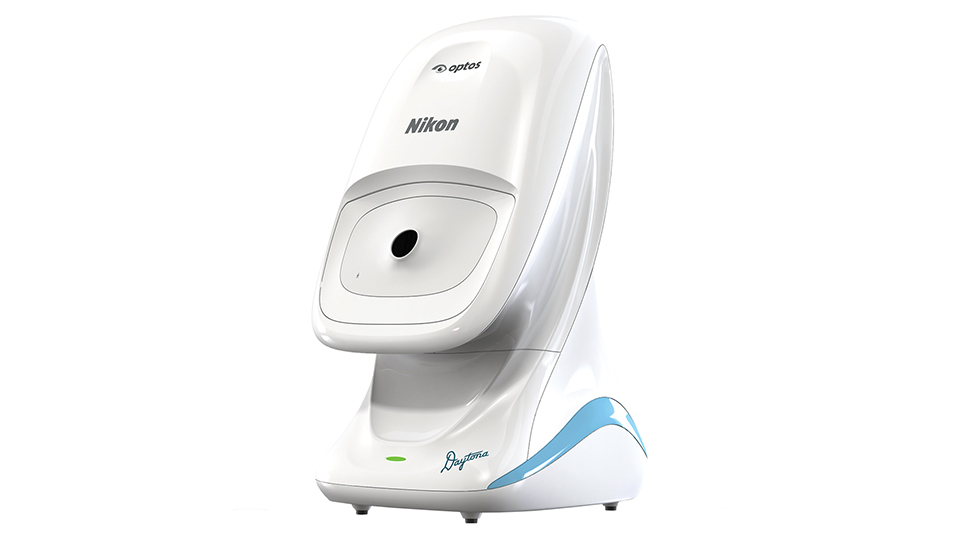

尼康集团的Optos公司制造的超广角视网膜映像设备具有200°的超广角视角,可在0.4秒内捕捉到80%的视网膜图像。该设备广泛使用于眼科等医疗机构中,医生根据拍摄图像,不仅能够检测出视网膜脱落等眼部问题,还可通过糖尿病视网膜病变发现诸如糖尿病等多种全身疾病。

一般的常规眼底诊断设备如要获得同等视角(200°)的眼底图像,需重复拍摄并将图像重叠,即要耗费大量时间。Optos超广角视网膜映像设备能够进行无散瞳拍摄,省去使用散瞳剂后大约30分钟至1小时的等待时间。而且,由于该检眼镜可连续摄影,大大缩短了检查时间。同时,该设备的免散瞳诊断功能保证患者在眼底检查后可以马上回归正常生活,令患者受益良多。此外,该设备可利用不同波长的激光,检测出以往的眼底摄影设备难以检测出的疾病症状。

采用椭圆反射镜的光学系统

对于以往的眼底照相机而言,医生必须使用散瞳剂扩散瞳孔后才能为患者拍摄视网膜图像。使用Optos超广角视网膜映像设备,无需经过散瞳,医生便可对视网膜进行200°的超广角拍摄。此设备的技术特点为,将一个凹面三维状的椭圆反射镜与用于扫描视网膜的激光组合在一起,建立一个独特的光学系统。在使用过程中,激光会在椭圆反射镜上反射并通过患者的瞳孔对其视网膜进行扫描。在激光照射的同时,通过检流计镜的反复振荡改变激光照射角度,实现高速扫描,获取超广角高清视网膜图像。

使用多束激光进行扫描

为实现全方位观察,Optos超广角视网膜映像设备配置了扫描距离不同的两种激光(红色激光的扫描距离为633nm;绿色激光为532nm)。在使用时,绿色扫描激光可用于观察患者的视网膜和前部RPE*1,而红色扫描激光可用于观察后部RPE和脉络膜。此外,该设备的高端机型配备蓝色扫描激光,可用于进行荧光素血管造影检查*2。通过以上方式,医生可以很快地确定病变区域。

  • *1 RPE:视网膜色素上皮。
  • *2荧光素血管造影检查:将荧光素注入血管,主要检查视网膜和视网膜色素上皮的病变。
